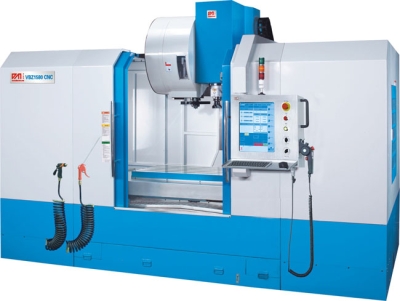

Вертикальный фрезерный станок обрабатывающий центр VBZ1370·1580

Вертикальный фрезерный станок обрабатывающий центр VBZ1370·1580 Описание
  • 24-секционная револьверная головка с двойной ARM для быстрой и надежной смены инструмента.
  • Основание машина и система вертикальных направляющих закалены и укреплены, также снабжены прямоугольными направляющими
  • 4-трековые прямоугольные направляющие станины для высокой грузоподъемностью рабочего стола
  • Большие высокоточные предустановленные шариковые винты приводятся непосредственно серводвигателями для обеспечения максимальной надежности и точности
  • Пневматический зажим для легкой и быстрой смены инструментов
  • Автоматическая центральная смазка для снижения эксплуатационных расходов
  • Мощные двигатели головки, 11 - 15 кВт в непрерывном режиме
  • высокая мощность резания, высокий крутящий момент подходит для сложной резки и обработки поверхностей
  • быстрая автоматическая смена инструмента, время смены инструмента составляет 2 сек.
  • структура с более широкой платформой машины подходит для 3-мерной обработки деталей и всех видов обработки сложной формы
Стандартное комплектация

Gplus450 контроллер, 24-секционная система смены инструментов с двойной роботизированной рукой, омывание головки теплоносителем, электронные колеса, сервоприводы для всех осей, пневматический зажим инструментов, полностью закрытое рабочее пространство, рабочие лампы, RS-232 и USB-порт, автоматическая центральная смазка, операционные инструменты, руководство оператора

Дополнительное опциональное оборудование:

конвейер для удаления стружки, шпиндель для ввода масла-охладителя, подача охладителя через шпиндель, 4-я ось

Технические параметры
Модель машины VBZ1370VBZ1580
Диапазон перемещения по X / Y / Z1300/700/650 мм1500/800/700
шпинделя до стола 150-800 мм170-870 мм
Шпинделя до колонны785 мм800 мм
Размер рабочего стола1400 x 710 мм1700 х 800 мм
Высота стола от пола874 мм1010 мм
Макс. Нагрузка1000 кг1500 кг
Т-образный паз шириной18 мм22 мм
Т-образный паз длина 152,5 мм135 мм
Т-слот количество55
КонусностьBT 40BT 40
Скорость подачи20000 мм/мин (x.y оси) 16000 мм/мин (ось г)15000(X,Y), 10000 (Z)
Скорость вращения шпинделя60-8000 об/мин60-8000 об/мин
Главный двигатель11/15кВт11/15кВт
ЧПУKNUTH GPlus 450KNUTH GPlus 450
Скорость резки5-5000 мм/мин5-5000 мм/мин
Точность позиционирования± 0.005 мм± 0.005 мм
Повторяемость± 0,004 мм± 0,004 мм
Давление воздуха0.6MPa0.6MPa
Устройство смены инструментов (опционально)24 arm24 arm
Вес машины 11000 кг13500 кг
Размер машины3560 x 3500 x 3050 мм4275 x 3840 x 3050 мм
Блок питания и общая мощностьAC380V/3PH, 50Hz 26 кВтAC380V/3PH, 50Hz, 30 кВт
