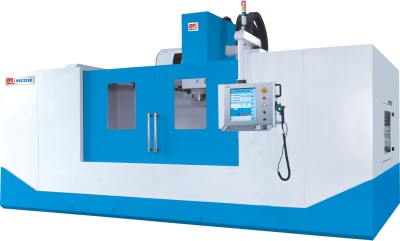

Вертикальный фрезерный станок обрабатывающий центр VBZ2200

Вертикальный фрезерный станок обрабатывающий центр 	VBZ2200 Описание
  • Подача на шпиндель идет через шестерни, что обеспечивает больший крутящий момент для тяжелой обработки.
  • Японские шестерные передачи сделаные из Cr-Mo легированной стали, гарантируя низкий уровень шума и возможность тяжелой машинной обработки.
  • Шестереночная головка шпинделя BT50 6000 об/мин (? 190 мм) с вводом охладителя и масла.
  • Закаленные шарико-винтовые передачи класса С3 (? 50 мм) предварительно напряженные с целью сведения к минимуму обратные реакции, обеспечивают высокую точность движения, а также снижают тепловые деформации по всем осям.
  • Все направляющие покрыты высококачественным сплавом Turcite-B. Закаленные направляющие дают дополнительно 40% устойчивости к износу.
  • 6 твердых направляющих на цельной базе вместо двух поддерживающих направляющих соединенных к основной базе, которая обеспечивает более высокий уровень жесткости при тяжелых нагрузках на машину. Стандартный транспортер стружки с датчиком по оси Y для легкого удаления стружки.
  • Главная рама изготовлена из Meehanite литья для отличным уровнем жесткости.
  • Точность позиционирования: ± 0.005мм/300мм
  • Повторяемость: ± 0.003мм/300мм
  • Экстра-широкая основа и колонна
  • Супер широкие прямоугольные направляющие
  • системы разделения масла и охлаждающей жидкости
  • омывание охлаждающей жидкостью головки
  • шпиндель с коробкой передач
Стандартное комплектация

Полностью закрывающий основные модули брызговик, G-Plus 450 управляющий контроллер, 24 секционная ARM для смены инструментов, кондиционер, система жесткой нарезки резьбы, Ethernet и USB интерфейс, система разделения масла и охлаждающей жидкости на корпусе машины, автоматическая система смазки, Система охлаждения, рабочая лампа, сигнал конца программы, электронный маховик (MPG), Ящик для инструментов, выравнивание болтов и блоков, пневматический пистолет, руководств по эксплуатации Шпиндель с коробкой передач 6000rpm BT50

Дополнительное опциональное оборудование:

конвейер, сенсорные датчики управления инструментом, подача теплоносителя через шпиндель, 4-я ось

Технические параметры
Модель машины VBZ2200
Диапазон перемещения по X / Y / Z2200/1000/800 мм
шпинделя до стола 250-1050 мм
Шпинделя до колонны1050 мм
Размер рабочего стола2400 x 1000 мм
Высота стола от пола910 мм
Макс. Нагрузка3000 кг
Т-образный паз шириной22 мм
Т-образный паз длина 150 мм
Т-слот количество7
КонусностьBT 50
Скорость подачи15000мм/мин (X, Y оси) 12000мм/мин (ось Z)
Шестеренная скорость вращения шпинделя6000 об/мин
Главный двигатель18,5/22 кВт
ЧПУKNUTH GPlus 450
Скорость резки1-10000 мм/мин
Точность позиционирования± 0.005/300 мм
Повторяемость± 0.003/300 мм
Давление воздуха0.6MPa
Устройство смены инструментов (опционально)24 рычажного типа
Вес машины 22500 кг
Размер машины6130 х 4200 х 3530 мм
Блок питания и общая мощность3PH AC380В, 50Гц, 45 кВт
