Вертикально-сверлильный станок Z5032C/1 Z5040C/1 Z5045C/1

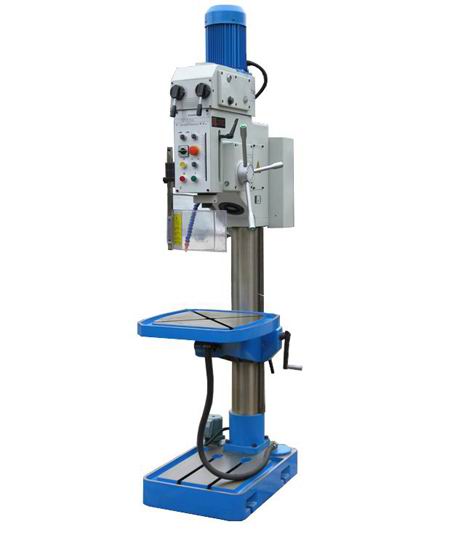

Вертикально-сверлильный станок Z5040T Описание

Вертикально сверлильные станки созданы для выполнения операций сверления, развёртки, зенкования, а также нарезания внутренних резьб, цекования и т.д. 6-ступенчатая механическая коробка скоростей шпиндельной бабки, а также наличие 2-х скоростного мощного привода с реверсивным вращением, позволяет оптимально подобрать скорость и направление вращения шпинделя. Автоматическая подача шпиндельного узла достигается установкой ее величины и шага через включение электро-магнитной муфты, обеспечивающей плавность работы. Станки оснащены системой подачи СОЖ в зону резания. Станки имеют фиксатор глубины сверления и позволяют изменять направление вращения шпинделя после достижения заданной глубины.
Вертикально-сверлильный станок — один из наиболее распространённых типов станков в металлообработке. Сверлильный станок используется для получения отверстий в деталях относительно небольшого размера в условиях индивидуального и мелкосерийного производства, в ремонтных цехах и различных мастерских. Инструмент (сверло, зенковка, развёртка и др.) закрепляют в вертикальном шпинделе, деталь закрпляют на рабочем столе станка. Совмещение осей обрабатываемых отверстий и инструмента осуществляется посредством перемещения заготовок. Для ориентации и расположения заготовки примянют как правило ручное управление, для автоматизации обработки применяют также программное управление. Для обработки отверстий диаметром до 12 мм (как в приборостроении) используют одно- или двушпиндельные настольные станки. Тяжёлые и крупногабаритные детали, а также детали с отверстиями, расположенными по дуге окружности, обрабатывают на радиально-сверлильном станке. На радиально-сверлильном станке совмещение осей получаемых отверстий и оси инструмента осуществляют перемещением шпинделя относительно неподвижно закрепленной детали. Горизонтально-сверлильный станок обычно используется при обработке глубоких отверстий в осях, валах, стволах стрелковых и артиллерийских систем и других. Центровальные станки служат для получения в торцах заготовок центровых отверстий. Для одновременной обработки (главным образом сверления) нескольких отверстий применяют многошпиндельные сверлильные станки со сверлильными головками.

Технические параметры

Модель Z5040T
Макс. диаметр сверления 40 мм
Нарезка резьбы M20&M24
Перемещение шпинделя 180 мм
Конусность шпинделя MT4
Подача шпинделя 2steps/0.1-0.2mm/rev
Скорость шпинделя 50-1450 об/мин
Ширина Т-слота 18 мм
Макс. расстояния от оси шпиделя до поверхности колонны 350 мм
Макс. расстояния от шпинделя до поверхности стола 770 мм
Макс. расстояния от шпинделя до поверхности базовой станины 1210 мм
Размер рабочего стола 560 х 560 мм
Размер базовой станины 730 х 500 мм
Мощность мотора 0.85/1.5 кВт
Вес нетто/Вес брутто 465 кг/615 кг
Размер упаковки 2270 х 690 х 1100 мм
