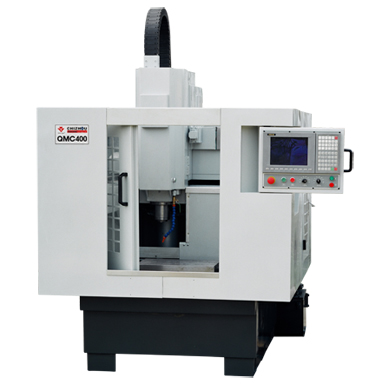

Вертикальный обрабатывающий центр QMC400

Вертикальный обрабатывающий центр QMC400

Вертикальный обрабатывающий центр QMC400 выгодно отличается жесткостью конструкции, скоростью и точностью обработки, качеством размеров получаемых деталей. Эта серия металлообрабатывающих центров отличается экономичностью, простотой в работе и обслуживании и хорошим качеством обработки. Точный высокоскоростной вертикальный обрабатывающий центр с одной колонной и высокомощными приводами подач обеспечивает высокую скорость обработки, точное гравирование, прекрасно обработанные поверхности деталей. Область применения вертикальных обрабатывающих фрезерных центров: Современные высокопроизводительные фрезерные обрабатывающие центры применяются почти во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.

Спецификация

Параметр

QMC400

Ход по оси Х

500 мм

Ход по оси Y

350 мм

Ход по оси Z

400 мм

Расстояние от торца шпинделя до рабочего стола

50-450 мм

Т-образный паз (ширина х кол-во)

15 мм х 3 шт

Размеры стола

500 х 350 мм.

Максимальная нагрузка на стол

200 кг.

Мощность привода шпинделя

2,2/3,7 кВт

Скорость шпинделя

6000 об/мин.

Тип инструмента

ВТ 40

Подшипник шпинделя

Р4

Ускоренное перемещение по трем осям

Х/Y  15 м/мин.

Z     15 м/мин.

Диапазон рабочих подач

0-4000 мм/мин.

Минимальные устанавливаемые величины

0,001 мм.

Питч по осям X/Y

10 мм.

Питч по оси Z

10 мм.

Точность позиционирования (300 мм)

±0,005 мм.

Точность повторяемости (300 мм)

±0,003 мм.

Способ смены инструмента

цепной конвейер

Магазин инструмента

10 штук

Макс.Ø инструмента (близлежащий инструмент) х вес х длина

80 мм х 7 кг х 250 мм.

Время смены инструмента

6 сек.

Масса

2500 кг.

Давление воздуха

0,6 МПа

Мощность насоса СОЖ

370 Вт.

Габариты

150 х 2080 х 2300 мм.

Система управления

FANUC или SYNTEC
