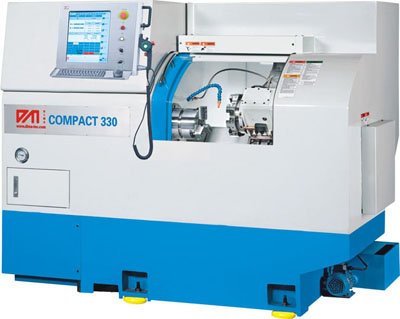

Токарный станок с ЧПУ Compact 330

Токарный станок с ЧПУ Compact 330

Токарные станки являются одной из самых объемных и разнообразных типов оборудования для металлической обработки и резки. Токарные станки осуществляют обработку деталей с помощью вращения, а также посредством снятия стружки во время точения. Токарные станки выполняют следующие операции: подрезка торцов; обтачивание поверхностей конического, фасонного и цилиндрического типа; сверление отверстий; развертывание отверстий; нарезание и отрезку резьбы; растачивание и накатку рифлений и других. При использовании на токарных станках специальных приспособлений, то возможно выполнять фрезерование, шлифование, нарезание зубьев и иную обработку изделий. Специализированные токарные станки позволяют обрабатывать муфты, колесные пары, трубы и прочие изделия.
Соmрасt 330 и Соmрасt 480 - токарные станки с универсальным ЧПУ на основе тяжелой и крутильно-жесткой конструкции с наклонной станиной под углом 45? из литья Механайт, которая даже при очень высокой мощности резания обеспечивает наилучшие результаты обработки.

Особенности токарного станка Compact 330
  • Compact 480 стандартно оснащен 10-позиционной, а Соmрасt 330 8-позиционной
  • инструментальной револьверной головкой
  • ускоренный ход составляет 30 м/мин, а макс. число оборотов шпинделя - 4500 мин-1 (Соmрасt 480) или 6000 мин-1 (Соmрасt 330)
  • кроме этого Соmрасt 480 оснащен гидравлической задней бабкой
  • роликовые направляющие по всем трем осям сокращают трение и износ и гаранируют как долгий срок службы, почти не требующий техобслуживания, так и постоянную точность при высокой стабильности
  • для обработки прутка в качестве опции в наличии имеются системы подачи прутка Наndуbаr и Неаvуbаr (стр. каталога 118), а также устройство для улавливания деталей
  • компактная, малогабаритная конструкция в современном стиле
  • возможность поставки обширной систем резцедержателей
  • широкий плоский ремень между главным шпинделем и двигателем обеспечивает мощный привод без проскальзывания
  • закрытые мощные подшипники главного шпинделя для безвибрационного и точного концентричного вращения
  • Поддон для стружки и емкость СОЖ находятся под рабочей зоной и обеспечивают простоту отвода стружки и СОЖ.
  • Закрытая рабочая зона гарантирует безопасность и предохраняет от загрязнений во время рабочего процесса
  • Система роликовых направляющих на 2 осях минимизирует трение и износ, гарантируя длительный срок службы без технического обслуживания, а также неизменную точность и высокую стабильность
  • 8-кратная вертикальная револьверная головка (кроме СОМР. 330 L)
  • гидравл. задняя бабка (СОМР. 480)
Стандартная комплектация

ЧПУ на базе GPlus 450 CNC control, 3-ехкулачковый механизированный зажимной патрон Ш 169 мм, 8-поз. инструментальный револьвер, СОЖ, монтажный комплект с болтами и шайбами, инструмент для обслуживания, руководство по эксплуатации, руководство по монтажу, руководство по программированию

Опционально

приемник обработанных деталей, устройство подачи прутка, транспортер для удаления стружки

Технические спецификации

Модель станка
COMPACT 330
Макс. диаметр обточки станка
330мм
Макс. диаметр резки
145мм
Макс. длина резки
160мм
Угол наклона станины
45°
Перемещение по оси X / Z
160мм
Внутреннее отверстие шпинделя
34мм
Зажим шпинделя
ASA  A2-5
Конусность шпинделя
1:20
Диапазон частоты вращения шпинделя
60-6000 об/мин
Мощность мотора
7.5 кВт/11 кВт
ЧПУ контроллер
KNUTH GPlus 450
Ускоренный ход подачи по оси Х
30000 мм/мин
Ускоренный ход подачи по оси Z
30000 мм/мин
Скорость резки
5000 мм/мин
Точность позиционирования
±0.008 мм
Точность повторения
±0.004 мм
Турель
Круоговой сменщик
Количество инструментов
8 инструментов
Размер квадратного держателя инструментов
20 х 20 мм
Размер круглого держателя инструментов
25 мм
Диаметр
169 мм
Диапазон зажима
12-165 мм
Вес машины
2200 кг
Размеры машины
2020 х 1300 х 1620 мм
Энергопотребление, мощность
AC380V/3PH, 50Hz      12 кВт
