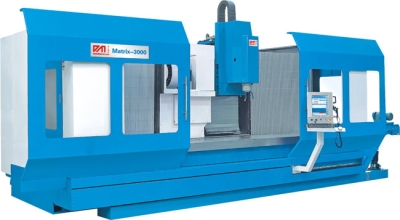

Вертикальный обрабатывающий центр с ЧПУ и подвижной колонной DIMA Matrix3000•2000•1500

Вертикальный обрабатывающий центр с ЧПУ и подвижной колонной DIMA Matrix3000•2000•1500 Описание
  • Портальный обрабатывающий центр с высокими динамическими характеристиками
  • Статическая рабочая платформа
  • Динамическое перемещение колонки по X, Y, Z осям
  • Структура машины с перемещаемой колонной позволяет достичь высокого уровня динамической обработки и высокой скорости подачи в 1200''/ мин или 1800 "/ мин даже при тяжелых видах машинной обработки
  • Отделение системы смены инструментов от движущейся колонны позволяет значительно снизить вес позволяет быстро ускорить движение мобильной колонки
  • корпус машины изготовлен из FEM-тестированных стальных конструкций
  • Предустановленные шариковые винты по всем осям обеспечивают высокую повторяемость 10 мкм
  • Все 3 оси оснащены линейными направляющими высочайшего качества
  • Мощный мотор шпинделя с широким диапазоном скоростей для высокой гибкости и точности во время отделочных и черновых операций
  • широкий диапазон перемещений до 3000 ? 800 ? 600 мм
  • скорость движения до 45 м / мин
  • скорости вращения шпинделя до 12.000 об / мин
Стандартное комплектация

GPlus 450 ЧПУ , 24 секционная ARM для смены инструментов, транспортер для удаления стружки, совершенно закрытое рабочее место, электронные колеса, автоматическая центральная смазка, рабочая лампы, руководство по эксплуатации и инструкции по программированию

Дополнительное опциональное оборудование:

Смазочный поток через шпиндель,4-я ось

Технические параметры
Модель машины Matrix3000Maxtrix2000 Matrix1500
Диапазон перемещения по X / Y / Z3000/800/600 мм2000/600/600 мм1500/600/600 мм
Рабочая платформа
Размер 13519 х 850 мм2519 х 650 мм2019 х 650 мм
Макс.загрузка1000 кг / 1 м1000 кг / 1 м1000 кг / 1 м
Кол-во T слотов755
Ширина T слота18 мм18 мм18 мм
Длина Т слота125 мм125 мм125 мм
Т-образный паз шириной18 мм18 мм18 мм
Т-образный паз длина125 мм125 мм125 мм
Точность
Позиционирование± 0.01 мм± 0.01 мм± 0.01 мм
Повторяемость± 0.005 мм± 0.005 мм± 0.005 мм
Шпиндель
от шпинделя до колонки870 мм570 мм570 мм
от шпинделя до стола150-750 мм120-720 мм100-600 мм
мощность главного мотора26 кВт18.5 / 22 кВт11/15 кВт
КонусностьВТ40ВТ40ВТ40
Скорость шпинделя10000 об/мин12000/15000 об/мин12000/15000 об/мин
Подача
Быстрая подача45000 мм/мин30000 мм/мин30000 мм/мин
Скорость подачи15000 мм/мин15000 мм/мин15000 мм/мин
Сменщик инструментов
Макс. Длина300 мм300 мм300 мм
Макс. Диаметра76/120 мм0.76/120 мм76/120 мм
Макс. Вес8 кг8 кг8 кг
Количество позиций для инструментов24 (опц 48)24 (опц 48)24 (опц 48)
Время смены инструмента2.5 сек2.5 сек2.5 сек
Другое
Контроллер ЧПУKNUTH GPlus 450KNUTH GPlus 450KNUTH GPlus 450
Общая мощность50 кВт40 кВт35 кВт
Напряжение/ток380В/3РН, 100А380В/3РН, 100А380В/3РН, 100А
Давление воздуха0.6 МПа0.6 МПа0.6 МПа
Объем сосуда с водой600 л600 л600 л
Размер машины5700 х 3700 х 32003700 х 3500 х 32004200 х 3500 х 3200 мм
Вес16000 кг13000 кг9000 кг
