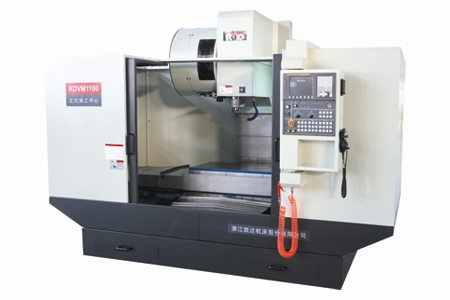

Вертикальный обрабатывающий центр KDVM650 / KDVM800 / KDVM1100

Вертикальный обрабатывающий центр KDVM650 / KDVM800 / KDVM1100

Вертикальный обрабатывающий центр KDVM650 / KDVM800 / KDVM1100 выгодно отличается жесткостью конструкции, скоростью и точностью обработки, качеством размеров получаемых деталей. Эта серия металлообрабатывающих центров отличается экономичностью, простотой в работе и обслуживании и хорошим качеством обработки. Точный высокоскоростной вертикальный обрабатывающий центр с одной колонной и высокомощными приводами подач обеспечивает высокую скорость обработки, точное гравирование, прекрасно обработанные поверхности деталей. Область применения вертикальных обрабатывающих фрезерных центров: Современные высокопроизводительные фрезерные обрабатывающие центры серии V применяются почти во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества.

Наименование

KDVM650

KDVM800

KDVM1100

Перемещение

X

600мм

800 мм

1100 мм

Y

400 мм

450 мм

550 мм

Z

500 мм

550 мм

600 мм

Расстояние между центром шпинделя и направляющей колонны

450 мм

550 мм

610 мм

Расстояние между концом шпинделя и столом

138-648 мм

150~700 мм

150~750 мм

Стол

Размер стола

800х400 мм

950х460 мм

1200х580 мм

Максимальная нагрузка на стол

500кг

600кг

800кг

T-slot(ширина х число х размер)

18х3х135мм

18х3х150мм

18х5х120мм

Шпиндель

Конусность отверстия шпинделя

BT40

Скорость шпинделя

60-8000rpm

Мощность основного мотора

7.5/11KW

7.5/11KW

11/15KW

Cutter removal from spindle

Pneumatic

Pneumatic

Pneumatic

Подача

X, Y скорость подачи

0-12м/мин

0-16м/мин

0-20м/мин

Z скорость подачи

0-12м/мин

0-16м/мин

0-20м/мин

X,Y, Z момент двигателя

12Nm

12Nm

22Nm

Повторяемость (X/Y/Z)

±0.003 мм

±0.003 мм

±0.003 мм

Система смены инструментов

Число инструментов

вертикального типа :16
горизонтального типа:20

вертикального типа:24
горизонтального типа:20

Максимальный размер инструмента
(со смежным инструментом)

O85 мм(вертикального типа)
O90 мм(горизонтального типа)

O80 мм(вертикального типа)
O90 мм(горизонтального типа)

Максимальный размер инструмента
(без смежного инструмента)

O130 мм(вертикального типа)
O150мм(горизонтального типа)

O130 мм(вертикального типа)

O150мм(горизонтального типа)

Максимальная длина инструмента

350мм(вертикального типа)
250мм(горизонтального типа)

300мм(вертикального типа)
250мм(горизонтального типа)

Максимальный вес инструмента

8kg(вертикального типа)
8kg(горизонтального типа)

7kg(вертикального типа)
8kg(горизонтального типа)

Время смены инструмента (cut to cut)

2s(вертикального типа)

Другое

Min. Input(X/Y/Z)

0.001 мм

Общие размеры (Д х Ш х В)

2280х1880х2100 мм

2400х2110х2800 мм

2900х2350х2900 мм

Вес нетто

4500кг

5000кг

7000кг
