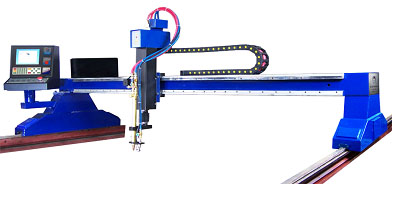

Небольшая установка плазменной/пламенной резки портального типа с ЧПУ ZLQ-10A, станок плазменной резки

Описание Небольшая установка плазменной/пламенной резки портального типа с ЧПУ ZLQ-10A

Особенности
Станок плазменной резки с ЧПУ ZQL-9 аналогичен модели ZLQ-4, имеет портальную структуру. Его поперечная балка имеет много спецификаций: 2м, 3м. Балка снабжена приводом от двух двигателей и линейными направляющими. Количество газовых горелок компонуется в соответствии с техническим заданием заказчика. Плазменный резак может быть настроен как для резки полос так и резка любых нестандартных по форме изделий. Система управления управляется промышленным компьютером; использует CAD чертежи при работе; реализована функция отслеживания при резке.

Применение
Станок плазменной резки может резать мягкую сталь (газовая резка) и высокую углеродистую сталь, нержавеющую сталь, алюминий, медь и другие цветные металлы (плазменная резка) и т.д., широко применяется в таких отраслях, как машиностроение, автомобильная, судостроительная, нефтехимическая, военная промышленности, металлургии, аэрокосмической, котельной индустрии и сосудов высокого давления, локомотивов и др.

Технические характеристики

  • Длина поперечной балки (оси Х): 3 м (может быть увеличена в соответствии с требованию пользователя)
  • Продольная длина направляющих (Y оси): 3м (может быть увеличена в соответствии с требованию пользователя)
  • Эффективная ширина резки (оси Х): 2.2 м
  • Эффективная длина резки (Y оси): 2 м
  • Режим резки: пламенная резка; плазменная резка; резка пламенем и плазмой
  • Режим работы: двусторонний
  • Метод: Реечная передача/привод для X и Y осей
  • Толщина пламенной резки: 5-200 мм
  • Толщина плазменной резки: 1-60мм (в соответствии со спецификацией плазменных источников энергии)
  • Скорость резки 0-3500 мм в минуту
  • Точность перемещения: 0,1 мм
  • Источник питания (опция) 220В 50Гц 500-1000W
  • Доработка программного обеспечения (опция) INTERGNPS, FASTCAM
  • Газ резки: ацетилен, пропан
  • Плазменный газ: сжатый воздух, кислород, N2
  • Автоматический контроллер высоты газовой горелки (опция) CHC600 Емкостные контроллер высоты резки
  • PHC330 Напряжение дуги контроллер высоты для плазменной резки
Посмотреть примеры плазменной/пламенной резки Яндекс.Метрика
