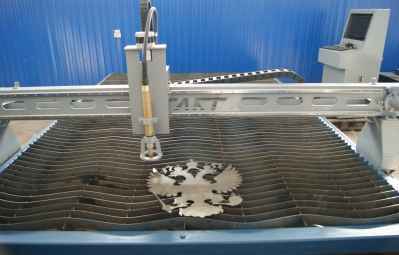

Плазменный станок с ЧПУ Старт-2М

Плазменный станок с ЧПУ Старт-2М

Плазменный станок для резки металла.

Плазменный станок с ЧПУ Старт-2М предназначен для фигурной резки металла высокотемпературной плазмой. Применение современных источников плазмы позволяют станку резать металл толщиной от 0,5 мм до 100 мм и более. По желанию заказчика на станок с ЧПУ может устанавливаться любой плазменный аппарат, предназначенный для автоматической резки. Числовое программное управление станка обеспечивает точность изготовления деталей сложной формы с минимальными доработками после плазменного реза. Установка плазменной резки способна легко резать черный, легированный и цветной металл. Модернизация оборудования, не смотря на высокие цены импортных комплектующих, позволила не повышать стоимость плазменного оборудования с ЧПУ.

Плазменный станок Старт-2М - модернизированная версия первого плазменного оборудования, унаследовавшая положительные стороны предыдущей установки плазменной резки и получившая новые положительные качества. Повысилась надежность работы электронного оборудования, защищенность аварийных датчиков от механических воздействий тяжелыми заготовками. На ось Y (наиболее длинная ось) устанавливается шаговый двигатель повышенной мощности для обеспечения приемлемой скорости холостых перемещений портала. На ось X устанавливается шаговый двигатель с редуктором. Установка более мощных двигателей уменьшает вероятность пропуска шагов и потери точности позиционирования. Применение шаговых двигателей вместо серводвигателей не должно рассматриваться как недостаток конструкции плазменных станков с ЧПУ. ШД при требуемом обеспечении точности характеризуется более высокой надежностью, долговечностью и малым потреблением финансовых и временных ресурсов при их замене и настройке. Появление драйверов с возможностью работы в микрошаговом режиме и постоянное их совершенствование сводит к минимуму недостатки шаговых двигателей и усиливает их положительные качества.

Кроме внешних улучшений новый станок плазменной резки приобрел и ряд эргономических совершенствований. Более удачно размещены кнопки экстренного останова механизмов станка внутри ножек портала. Добавлена дополнительная кнопка экстренного останова на пульте управления. Электроника ЧПУ плазменного станка заключена в небольшой шкаф с удобным размещением клавиатуры. Теперь компьютерный блок и электронные компоненты управления шаговыми двигателями скрыты от посторонних воздействий и механической пыли. Кабель-шланг плазмотрона находится внутри гибкого кабель-канала улучшая вид и не требует дополнительных условий для подвески плазмотронного управляющего кабеля.

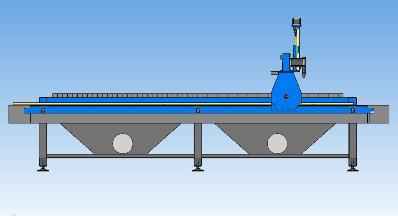

Система дымоудаления станка плазменной резки металла

На плазменных станках с ЧПУ второй модели система дымоудаления состоит из двух вентиляционных камер для более рационального мощности вентилятора. Теперь при резке металла, размером значительно меньше рабочей базы, свободная вентиляционная зона просто отключается, и всасывание дыма будет происходить там, где непосредственно ведется плазменная резка, тем самым давая возможность установки более экономичного двигателя для системы вентиляции.

Конструкторы предприятия "ТеплоВентМаш" делают акцент на выпуск плазменного оборудования требующего минимального обслуживания и упрощенной эксплуатации, учитывают пожелания заказчиков и вносят в конструкцию необходимые изменения. Применение полиуретановых ремней в качестве движителей, их первоначальный установочный натяг не требует настроек и обслуживания в процессе эксплуатации оборудования. Ряд дополнительных усовершенствований заказчик может увидеть при непосредственном осмотре плазменного станка с ЧПУ Старт-2М.



Основные технические характеристики:
Размер рабочей зоны стола - 1560*от 3050 до 6050 мм
Вертикальный ход перемещения резака Z , мм - 220
Макс. толщина разрезаемого металла - от 0,5 до 100 мм (зависит от аппарата плазменной резки)
Точность резки, мм - +/- 0,3
Точность позиционирования, мм - +/- 0,15
Скорость перемещения портала - до 25000 мм/мин
Скорость резки металла зависит от источника плазмы и ограничивается только скоростью перемещения портала
Рабочее давление воздуха, атм 7

Документация к станкам плазменной резки с ЧПУ Старт 2М

Общее описание станков плазменной резки металла
Паспорт плазменного станка с ЧПУ
Инструкция по установке и запуску плазменного станка
Система отвода газов и дыма плазменного станка
