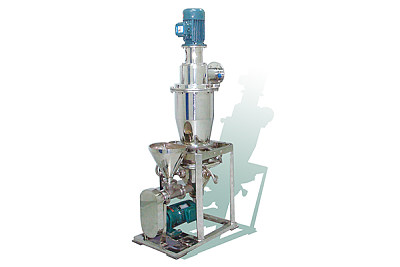

Особенности струйной мельницы с псевдоожиженным слоем LHL:
Струйные мельницы с псевдоожиженным слоем серии LHL подходят не только для сверхтонкого измельчения материалов
с низкой температурой плавления и термочувствительных материалов, но также подходят для содержащих сахар и летучих веществ.
Можно получить на выходе размер порошка от 3 до 180 мкм.
Доступны струйные мельницы с псевдоожиженным слоем производительностью от 5 до 3000 кг / ч.
Параметры
Модель \ Данные
LHL-3
LHL-6
LHL-10
LHL-20
LHL-40
LHL-60
LHL-120
Размер size&загрузки;(Mesh)
≤?20
≤?20
≤?20
≤?20
≤?20
≤?20
≤?20
Тонина помола(d97=мкм)
2-150
2-150
2-150
2-150
2-150
2-150
2-150
Производительность (кг/ч)
15~100
40~250
90~500
200~1100
500~2500
750~4000
1500~8000
Потребление воздуха(м3/мин)
3
6
10
20
40
60
120
Давление воздуха(MPa)
≥0.8
≥0.8
≥0.8
≥0.8
≥0.8
≥0.8
≥0.8
Используемая мощность (кВт)
27.5
53
75
159
300
440
830
Схема технологического процесса

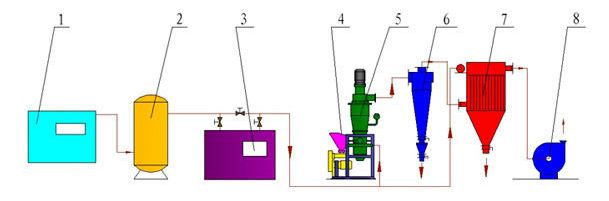

Схема 1
1. Воздушный компрессор 2. Бак для хранения воздуха 3. Машина для сублимационной сушки 4. Система подачи 5. Основная машина мельницы струйного измельчения 6. Циклонный коллектор 7. Импульсный пылеуловитель 8. Вентилятор с принудительной тягой

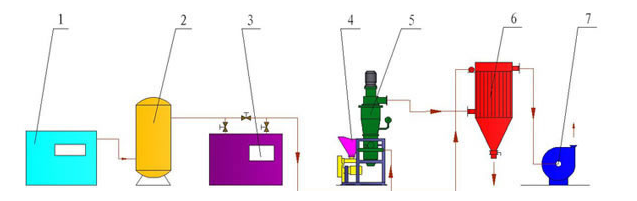

Схема 2
1. Воздушный компрессор 2. Бак для хранения воздуха 3. Машина для сублимационной сушки 4. Система подачи 5. Основная машина струйной мельницы 6. Импульсный пылеуловитель 7. Вентилятор с принудительной тягой

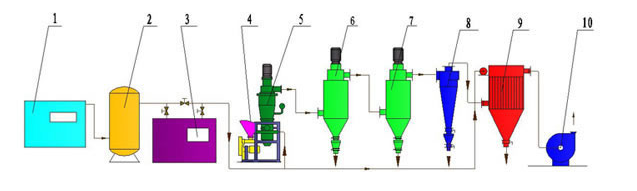

Схема 3
1. Воздушный компрессор 2. Резервуар для хранения воздуха 3. Машина для сублимационной сушки 4. Система подачи 5. Основная машина мельницы 6. Классификатор I 7. Классификатор II 8. Циклонный коллектор 9. Мешочный фильтр 10. Вентилятор с принудительной тягой
