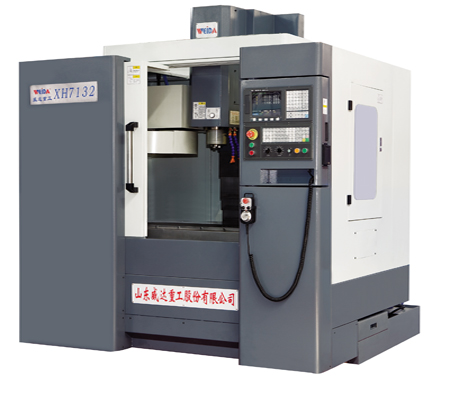

Вертикальный обрабатывающий центр фрезерный станок XH7132
Тяжелый вертикальный фрезерный обрабатывающий центр XH7132
Вертикальный консольно-фрезерный станок - обрабатывающий центр c ЧПУ Fanuc Oi оснащен магазином на 16 инструмента. Как опция может быть оснащен системой ЧПУ Siemens. (XH7132 фрезерный с ЧПУ) Линейные направляющие качения X, Y, Z; обеспечивают высокую точность жесткость конструкции.)
Стандартная комплектация
Система ЧПУ FANUC 0i mate-MD;
S232 интерфейс;
Стружкосборник;
Защита кабинетного типа;
Магазин на16 инструментов.
Опции
SIEMENS 802C, KND1000I , GSK983M
Поворотный стол – ось A;
Renishaw измерение инструмента, измерение детали.
Технические спецификации
Характеристика
Ед.
XH7132
XK7132
Перемещения рабочего стола (X, Y, Z)
мм
620x350x500
620x350x500
Размеры рабочего стола
мм
920x320
920x320
Кол-во/Ширина/Расстояние между Т пазами
мм
3-14-85
3-14-85
Расстояние от торца шпинделя до поверхности стола
мм
100-600
100-600
Расстояние от оси шпинделя до вертикальных направляющих
мм
395
395
Конус шпинделя
BT40
BT40
Скорость шпинделя
об/мин
40-6000
60-4000
Мощность э/д шпинделя
кВт
3.7
Частотный преобразователь 5.5
Скорость быстрых перемещений X, Y, Z
мм/мин
18000
18000
Скорость рабочей подачи X, Y, Z
мм/мин
2.5-3000
2.5-3000
Кол-во инструментов в магазине
шт
16
Макс размеры инструмента
мм
Φ120x200
Макс. вес инструмента
кг
8
Точность позиционирования
мм
±0.015
±0.015
Повторяемость позиционирования
мм
±0.0075
±0.0075
Габаритные размеры
мм
2050x1870x2170
2050x1870x2170
Масса станка
кг
2540
2440
Современный высокопроизводительный вертикальный обрабатывающий центр с ЧПУ ФРЕЗЕР XH7132 применяется во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества. Вертикальный обрабатывающий центр с ЧПУ ФРЕЗЕР XH7132 отличается высокими параметрами резания, точностью позиционирования и исключительной надежностью, благодаря применению первоклассных механических и электронных комплектующих европейских фирм, современных средств контроля производства, а также новыми решениями в конструкции и компоновке станков. И что самое важное в российских условиях - цена, которая существенно ниже европейских аналогов при неизменном качестве производства. Вертикальный обрабатывающий центр с ЧПУ ФРЕЗЕР XH7132 имеет высокопрецизионный шпиндель, линейные направляющие сделаны из высокопрочного материала, что обеспечивает точность и жесткость обрабатывающего центра.
