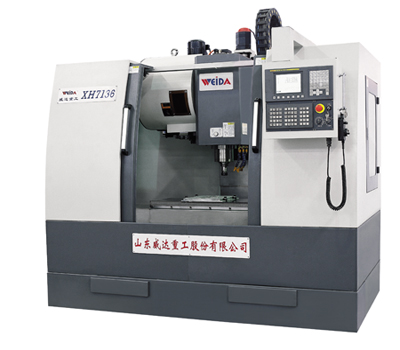

Вертикальный обрабатывающий центр фрезерный станок XH7136

Вертикальный обрабатывающий центр XH7136

Тяжелый вертикальный фрезерный обрабатывающий центр XH7136
Вертикальный консольно-фрезерный станок - обрабатывающий центр c ЧПУ Fanuc Oi оснащен магазином на 16 инструмента. Как опция может быть оснащен системой ЧПУ Siemens. (XH7136 фрезерный с ЧПУ) Линейные направляющие качения X, Y, Z; обеспечивают высокую точность жесткость конструкции.)


Стандартная комплектация

  • Система ЧПУ FANUC 0i mate-MD;
  • X, Y, Z прямоугольные направляющие скольжения с индукционной закалкой;
  • высокоскоростной шпиндель 8000 об/мин;
  • инструментальный магазин с манипулятором на 16 инструментов пр-во Тайвань;
  • Подшипники NSK;
  • Система охлаждения с большим протоком, СОЖ поступает в достаточном количестве при высокой скорости резания.
Опции
  • Системы ЧПУ SIEMENS 802C, KND1000I
  • Высокоскоростной шпиндель 12000 оборотов с масляным охлаждением;
  • Renishaw измерение инструмента, измерение детали.

Технические спецификации

Техническая характеристика



XH7146

XK7146

Перемещения рабочего стола (X, Y, Z)

мм

800x460x500

800x460x500

Размеры рабочего стола

мм

800x460

800x460

Кол-во/Ширина/Расстояние между Т- образными пазами

мм

3-18-150

3-18-150

Макс. масса заготовки

кг

500

500

Расстояние от торца шпинделя до поверхности стола

мм

150 - 650

150 - 650

Расстояние от оси шпинделя до вертикальных направляющих

мм

510

510

Скорость быстрых перемещений

м/мин

18

18

Скорость рабочей подачи X, Y, Z

мм/мин

2 - 4000

2 - 4000

Конус шпинделя



BT40

BT40

Диапазон скоростей шпинделя

об/мин

40 - 6000

40 - 6000

Мощность э/д шпинделя - серво-шпиндель

кВт

7.5

7.5

Кол-во инструментов в магазине

шт.

16

нет

Макс. вес инструмента

кг

8



Макс размеры инструмента

мм

Φ130x250



Точность позиционирования

мм

±0.015

±0.02

Повторяемость позиционирования

мм

±0.0075

±0.01

Мин время смены инструмента

сек

3



Габаритные размеры

мм

2500x2260x2300

2500x2260x2300

Масса станка

кг

4650

4550




Современный высокопроизводительный вертикальный обрабатывающий центр с ЧПУ ФРЕЗЕР XH7136 применяется во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества. Вертикальный обрабатывающий центр с ЧПУ ФРЕЗЕР XH7136 отличается высокими параметрами резания, точностью позиционирования и исключительной надежностью, благодаря применению первоклассных механических и электронных комплектующих европейских фирм, современных средств контроля производства, а также новыми решениями в конструкции и компоновке станков. И что самое важное в российских условиях - цена, которая существенно ниже европейских аналогов при неизменном качестве производства. Вертикальный обрабатывающий центр с ЧПУ ФРЕЗЕР XH7136 имеет высокопрецизионный шпиндель, линейные направляющие сделаны из высокопрочного материала, что обеспечивает точность и жесткость обрабатывающего центра. Яндекс.Метрика
