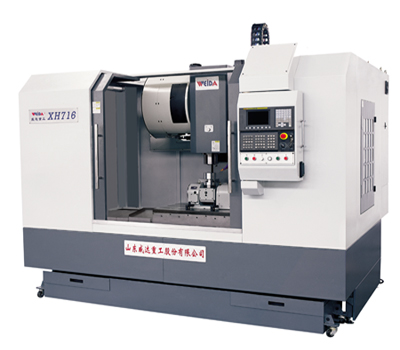

Вертикальный обрабатывающий центр фрезерный станок XH716

Вертикальный обрабатывающий центр XH716

Тяжелый вертикальный фрезерный обрабатывающий центр XH716
XH716D, XH716E, XH718A
Аналог: ФП17, ФП27, МА655, 65А80, 65А90



Тяжелые вертикальные фрезерные обрабатывающие центры XH716D могут производить фрезерование, сверление и рассверливание отверстий в продолжительном циклах. Вертикальный консольно-фрезерный станок - обрабатывающий центр c ЧПУ Fanuc Oi оснащен магазином на 24 инструмента. Как опция может быть оснащен системой ЧПУ Siemens.


Особенности

  • высокооборотный шпиндель
  • крестообразный стол
  • прямоугольные каленые направляющие
  • высокомоментные привода подач
  • кабинетная защита зоны резания
  • современная высоконадежная система ЧПУ Fanuc или Siemens
  • горизонтальный магазин инструментов Arm-type
Стандартная комплектация
  • система ЧПУ - FANUC 0i mate-MC
  • система автоматической смазки
  • полная защита зоны резания
  • подвесной пульт управления
  • теплообменник
  • транспортёр для удаления стружки
  • коммуникационный интерфейс RS232
  • местное освещение
  • система подачи СОЖ в зону резания
  • руководство оператора на русском языке
Опции
  • тиски
  • полый шпиндель
  • поворотный стол (управляемый от ЧПУ)
  • система ЧПУ - FANUC 0i mate-MC или Siemens 802D - 4 оси
система замера инструмента
  • обрабатывающий центр
  • фрезерный обрабатывающий центр
  • обрабатывающий центр чпу
  • горизонтальные обрабатывающие центры
  • вертикально обрабатывающие центры
  • обрабатывающий центр ир 500
Технические спецификации
Модель

XH716D

XH716E

XH718A

Размер рабочего стола (Д х Ш)

1400х650

1400х650

2160х800

Ширина и количество Т-образных пазов, мм х шт

22/4

22/4

22/5

Перемещение рабочего стола (ось Х), мм

1200

1200

1800

Перемещение салазок (ось Y), мм

630

630

800

Перемещение шпинделя (ось Z), мм

700

700

750

Наибольшая нагрузка на стол, кг

1500

1500

3000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

127-827

150-850

250-1000

Конус шпинделя (7:24)

ВТ40

ВТ50

ВТ50

Емкость магазина инструмента

24

24

32

Максимальная диаметр/длина  сменного инструмента, мм

100 / 350

100 / 350

125 / 350

Макс. частота вращения шпинделя, об/мин

7000 / 8000

6000

6000

Диапазон скоростей подач, мм/мин

5-8000

5-8000

5-5000

Скорость быстрого хода по оси Х/Y/Z, м/мин

20000

20000

15000

Мощность электродвигателя главного привода, кВт

Fanuс 11 / 15

 Siemens 11 / 15

Fanuс 11 / 15

 Siemens 11 / 15

Fanuс 11 / 15

 Siemens 11 / 15

Точность позиционирования по оси X/Y/Z, мм

0.020/ 0.016/ 0.016

0.026/ 0.016/ 0.016

0.028/ 0.016/ 0.016

Повторяемость по оси X/Y/Z, мм

0.012/ 0.010/ 0.010

0.013/ 0.012/ 0.012

0.013/ 0.012/ 0.012

Наибольший момент на электродвигателях приводов, Нм

Fanuc – 22

Siemens 16

Fanuc – 22

Siemens 16

Fanuc – 30

Siemens 26

Габаритные размеры станка (ДхШхВ), мм

3500х3000х2700

2500х3000х2850

4540х3460х32100

Масса станка нетто/брутто, кг

10500/ 12300

10500/ 12300

16000/ 17150




Высокопроизводительный современный вертикальный обрабатывающий центр c ЧПУ фрезерный станок XH716 применяется во всех отраслях промышленности: автомобильной, энергетическом машиностроении, аэрокосмической, приборостроении, а также во всех смежных областях для изготовления пресс-форм и штампов высокого качества. Вертикальный обрабатывающий центр c ЧПУ фрезерный станок XH716 отличается высокими параметрами резания, точностью позиционирования и исключительной надежностью, благодаря применению первоклассных механических и электронных комплектующих европейских фирм, современных средств контроля производства, а также новыми решениями в конструкции и компоновке станков. И что самое важное в российских условиях - цена, которая существенно ниже европейских аналогов при неизменном качестве производства. Вертикальный обрабатывающий центр c ЧПУ фрезерный станок XH716 имеет высокопрецизионный шпиндель, линейные направляющие сделаны из высокопрочного материала, что обеспечивает точность и жесткость обрабатывающего центра. Магазин инструмента барабанного типа с автоматической сменой инструмента рассчитан на 24 позиции. Яндекс.Метрика
